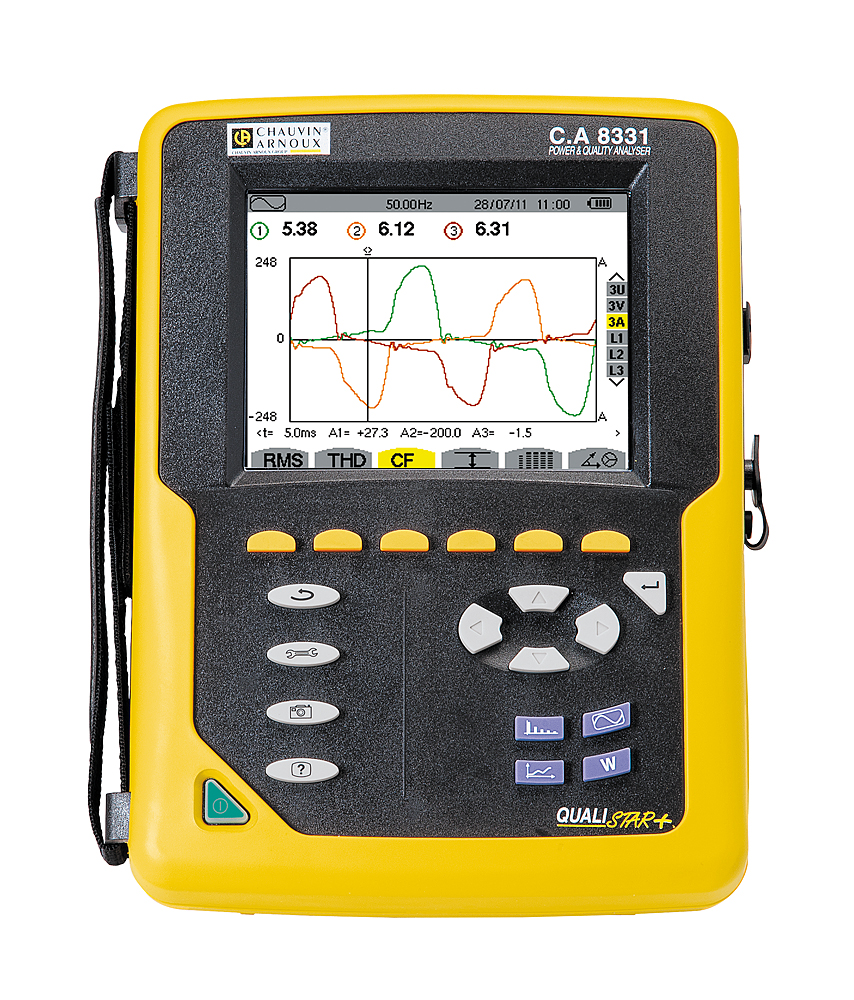

Watímetro Qualistar+ C.A 8331

watímetro y analizador de calidad de energía que mide todos los parámetros de tensiones, corrientes y potencias útiles para el diagnóstico al completo de una instalación eléctrica

El watímetro Qualistar+ consta de 3 entradas de tensión y 3 entradas de corriente. Reconoce automáticamente los sensores de corriente al conectarlos y ofrece la posibilidad de combinar distintos sensores de corriente. La configuración de los ratios del watimetro, permite obtener una lectura directa de las medidas. Este watímetro está dirigido a los servicios de control y mantenimiento de edificios industriales o administrativos, el Qualistar+ permite obtener una imagen al instante de las principales características de una red eléctrica. Manejables y precisos, estos instrumentos aportan asimismo numerosos valores calculados y diversas funciones de procesamiento.

- Visualización en tiempo real de las formas de onda (4 tensiones y 4 corrientes)

- Medidas de tensiones y corrientes eficaces a la mitad de cada periodo

- Manejo intuitivo

- Reconocimiento automático de los distintos tipos de sensores de corriente

- Medida en todo tipo de instalación: trifásica, Aron…

- Toma en consideración de todas las componentes continuas

- Medida, cálculo y visualización de los armónicos hasta el orden 50º

- Visualización del diagrama fasorial de Fresnel

- Medida de las potencias P, Q, S y D, total y por fase

- Medida de las energías, total y por fase

- Cálculo del factor K & FHL

- Cálculo de las tensiones y corrientes distorsionantes

- Cálculo del factor de desplazamiento de potencia cos φ (DPF) y del factor de potencia (PF) Inrush de hasta 10 minutos

- Capturas de centenares de transitorios de varias decenas de μs

- Cálculo de los flickers Pst & Plt

- Cálculo del desequilibrio (en corriente y tensión)

- Supervisión de la red eléctrica mediante configuración de alarmas IEC 61000-4-30 Clase B

- Memorización y registro de capturas de pantalla tanto de la imagen como de los datos

- Registro y exportación a PC

- Software de comunicaciones y descarga de datos en tiempo real con un PC

Características técnicas

C.A 8331

C.A 8333

C.A 8336

C.A 8435

Canales

3U / 4I

4U / 4I

Entradas

4V / 3I

5V / 4I

Tensión
TRMS AC+DC

De 2 V a 1000 V

Ratio de tensión

Hasta 500 kV

Corriente
TRMS AC+DC

Pinzas MN

MN93: de 500 mA a 200 Aac / MN93A: de 0,005 Aac a 100 Aac

Pinza C193

1 A a 1 000 Aac

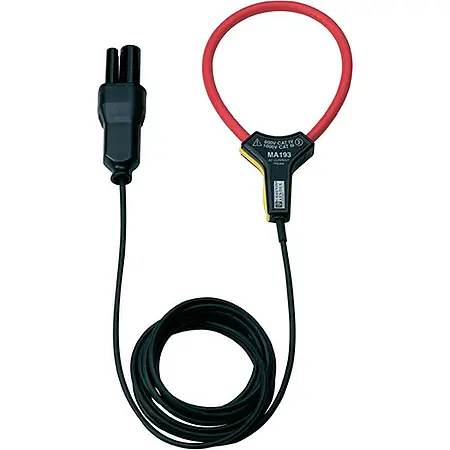

Pinzas AmpFLEX™ o MA193

100 mA a 10 000 Aac

30 A a 6 500 Aac

Pinza PAC93

1 A a 1 300 Aac/dc

Pinza E3N

50 mA a 100 Aac/dc

Ratio de corriente

Hasta 60 kA

Frecuencia

40 Hz a 69 Hz

Potencias

W, VA, var, VAD, PF, DPF, cos φ, tan φ

Energías

Wh, varh, VAh, VADh

Armónicos

Sí

THD

Sí, del orden 0 a 50, fase

Modo Experto

-

Si

Transitorios

-

50

210

Flicker
(Pst Y Plt)

Sí

Modo Inrush

-

Sobre 4 periodos

+ 10 minutos

Desequilibrio

Sí

Registro

Mín. / Máx.

Sí

De una selección de parámetros en un muestreo máx.

4 h a 2 semanas

Unos días a varias semanas

2 semanas a varios años

Alarmas

-

4000 de 10 tipos distintos

10000 de 40 tipos distintos

Peak

Sí

Representación vectorial

Automática

Visualización

Pantalla TFT a color ¼ VGA 320 x 240 diagonal 148 mm

Captura de Pantallas y Curvas

12

50

Seguridad eléctrica

IEC 61010 1 000 V CAT III / 600 V CAT IV

Índice de protección

IP53 / IK08

IP67

Idiomas

Más de 27

Interfaz

USB

Autonomía

Hasta 13 horas

Alimentación

Batería recargable 9,6 V NiMH o alimentación de red

Dimensiones

240 x 180 x 55 mm

270 x 250 x 180 mm

Peso

1,9 kg

3,7 kg

Contenido del envío para C.A 8331, C.A 8333, C.A 8336
1 x Watímetro Qualistar+
1 x Bolsa para accesorios
5 x Cables tensión banana 4 mm de 3 m
5 x Pinzas cocodrilo
1 x Juego de identificación 12 colores de los cables y entradas
1 x Película protectora de pantalla antirayado (montada)
1 x Cable USB
1 x Cable de alimentación a la red
1 x Alimentador
1 x Ficha de seguridad
1 x CD con manual de instrucciones en varios idiomas
1 x CD software PC de transferencia de datos (Power Analyser Transfer)

Nota: Las pinzas no están incluidas en el envío, por favor solicítelas en el pedido

Contenido del envío para C.A 8435 AmpFLEX^TM 450 mm
1 x Watimetro Qualistar+
1 x Bolsa para accesorios
4 x Sensores de corriente tipo AmpFLEX^TM 450 IP67-A196
5 x Cables de 3 m banana negros IP67-BB196
5 x Pinzas cocodrilo que se pueden bloquear
1 x Juego de identificación 12 colores de los cables y entradas
1 x Película protectora de pantalla antirayado (montada)
1 x Cable USB
1 x Cable de alimentación a la red IP67
1 x Ficha de seguridad
1 x CD con manual de instrucciones en varios idiomas
1 x CD software PC de transferencia de datos (Power Analyser Transfer)
