Osciloscopio OX7104-CSDO

Osciloscopio digital de mano con memoria / 4 canales con separaci贸n galv谩nica / ancho de banda 100 MHz / velocidad de muestreo 100 GS/s / pantalla a color TFT LCD de 5,7"

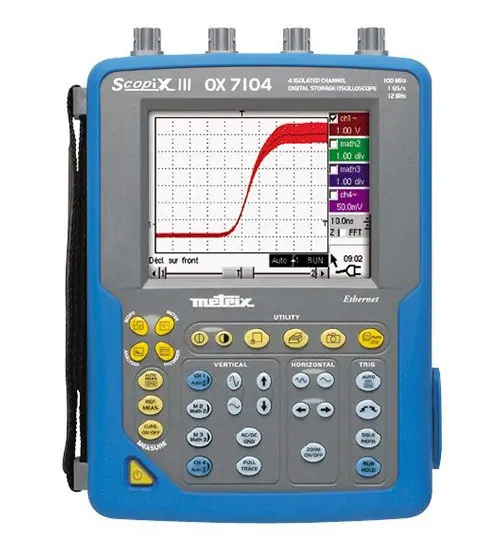

El osciloscopio OX7104-CSDO con 4 canales con separaci贸n galv谩nica es un dispositivo innovador de peque帽os dimensiones. El osciloscopio OX7104-CSDO es apto para el uso exterior y tambi茅n en el laboratorio. Gracias al transductor D/A 12 bit y un ancho de banda de 100 MHz el osciloscopio OX7104-CSDO peque帽o y compacto proporciona un alto rendimiento. Gracias a las 33 teclas y la pantalla a color t谩ctil el osciloscopio OX7104-CSDO es de manejo muy f谩cil. Adem谩s de la funci贸n osciloscopio, el osciloscopio OX7104-CSDO dispone de los modos mult铆metro, analizador de arm贸nicos y registrador. A trav茅s de la conexi贸n de red Ethernet, el osciloscopio OX7104-CSDO puede ser operado de forma remota.

- RS-232, Centronics, Ethernet y interfaz USB
- Ancho de banda 100 MHz
- Registrador (opcional)
- Velocidad de muestreo por canal: ETS 100
聽 GS/s Single Shot 2,5 GS/s
- Funciones matem谩ticas
- RS232 / Centronics / Ethernet / USB /聽
聽 tarjeta de memoria micro SD
- Mult铆metro TRMS hasta 200 kHz

- Pantalla a color t谩ctil TFT LCD de 5,7"
- Analizador FFT (opcional)
- Analizador de arm贸nicos (opcional)
- Memoria de 50.000 puntos por canal
- Transductor D/A 12 bit聽
聽 (Y-resoluci贸n 0,025%)
- Plug and Play" autom谩tico" identificaci贸n de聽
聽 sondas y adaptadores
- Acumulador NiMH hasta 4 horas

Especificaciones t茅cnicas del osciloscopio DSO Scopix OX7104

Modo - Osciloscopio

Ancho de banda

100 MHz
Limitaci贸n de ancho de banda a 15 MHz, 1,5 MHZ y 5 kHz

Pantalla

11,5 x 8,6 cm, 5,7" TFT LCD a color聽
(320 x 240 p铆xeles) con pantalla t谩ctil

Canales

4 (separaci贸n galv谩nica)

Desviaci贸n X

Base temporal

1 ns - 200 s/div; precisi贸n 卤0,1%

Desviaci贸n Y

Sensibilidad

2,5 mV ... 200 V/div; precisi贸n 卤0,1%

Disparo (trigger)

Tipos de disparo

AUTO, TRIG, SingleShot, Autolevel 50%

Modo de disparo

Flanco, anchura de impulsos (20 ns - 20 s), desfase (120 ns - 20 s), c贸mputo de sucesos聽
(3 a 16.384), imagen o fila TV (NTSC: 525 o PAL: 625) - ajuste libre de la posici贸n de disparo

Memoria digital

Velocidad de muestreo m谩x.

100 GS/s en ETS - 2,5 GS/s en SingleShot聽
(en cada canal) - transductor D/A de 12 bit (resoluci贸n Y 0,025 %)

Memoria

50.000 puntos/canal

Memoria de usuario

2 MB + tarjeta de memoria micro SD

Tipos de indicaciones

Modo Glitch 2ns, curva de envolvente, valor medio, presentaci贸n X/Y

Otras funciones

An谩lisis FFT y funciones matem谩ticas

FFT (lin o log) con cursor de medici贸n - funciones aritm茅ticas b谩sicas +, -, x, / editor de formulas matem谩ticas

Cursor

2 o 3 cursores: V y T simult谩neamente o fase - resoluci贸n 12 bit, indicaci贸n con 4 d铆gitos

Mediciones autom谩ticas

19 mediciones del tiempo o del nivel, mediciones de fase, resoluci贸n de fase 12 bits, indicaci贸n con 4 d铆gitos

Modo - Mult铆metro

Informaci贸n general

8000 d铆gitos + gr谩fico de barras m谩x. y m铆n. - TRMS - registro gr谩fico con fecha y hora

Tensi贸n AC, DC, AC+DC

600 mV ... 600 V TRMS, 800 mV ... 800 V DC - precisi贸n: V DC 0,5% + 5 d铆gitos - ancho de banda 200 kHz

Detecci贸n de errores a trav茅s de la pantalla

Ajuste de la duraci贸n del error - registro de hasta 100 errores con fecha/hora como archivo .txt

Resistencia

80 ohmios a 32 MOhm - precisi贸n 0,5% del valor de medici贸n + 25 d铆gitos

Otros tipos de medici贸n

Temperatura, capacidad (5nF ... 5mF), frecuencia (0 ... 200 kHz), prueba de diodos 3,3 V

Modo de an谩lisis de arm贸nicos

An谩lisis de multicanal

Hasta orden 61 - frecuencia b谩sica de 40 ... 450 Hz, autom谩tico o manual

Mediciones simult谩neas (tensi贸n / corriente)

Valor total RMS, THD y orden seleccionado (% onda dominante, fase, frecuencia, valor RMS)

Potencia聽
(redes sim茅tricas monof谩sicas y trif谩sicas)

Analizador de ondas arm贸nicas en potencia aparente, con indicaci贸n <recibidas/emitidas> para cada orden

Modo registrador

Duraci贸n - Cuota de medici贸n

De 2 s a 1 mes
De 800 碌s a 18 m
De 40 碌s a 53 s
(con extensi贸n de la memoria)

Condiciones de almacenamiento

Valor umbral o ventana de tolerancia, condiciones simult谩neas en varios canales, duraci贸n seleccionable a partir de 160 s

An谩lisis del registro

Escala y unidad de medida, mediciones autom谩ticas o mediciones realizadas con el cursor, detecci贸n de errores con fecha/hora, zoom, etc.

Impresi贸n

A trav茅s de Ethernet, RS-232 o Centronics (opcional)

Conexi贸n de red

Ethernet

Alimentaci贸n

98 ... 264 V / 47 ... 63 Hz, 15 W;聽
acumulador NiMH

Seguridad el茅ctrica / EMV

seguridad el茅ctrica seg煤n IEC 61010-1 (2001)
EMV seg煤n EN 61326-1 - 600 V, CAT III

Otros datos

Dimensiones: 265 x 195 x 56 mm
Peso: 1,9 kg con acumulador
Tipo de protecci贸n: IP41

Contenido del env铆o
1 x Osciloscopio 4 x 100MHz con pantalla t谩ctil a color
1 x Alimentador y puntero
4 x Sondas 1/10 PROBIX
1 x Adaptador PROBIX para BNC
2 x Adaptadores PROBIX para bananas 4mm
1 x Juego de cables y puntas de prueba R+N CAT III - IV
1 x Maleta de transporte
1 x Cable conexi贸n ETHERNET cruzado
1 x Cable conexi贸n USB
1 x Programa SX-METRO/P
1 x Tarjeta de memoria uSD
