Medidor de aislamiento METRISO PRIME

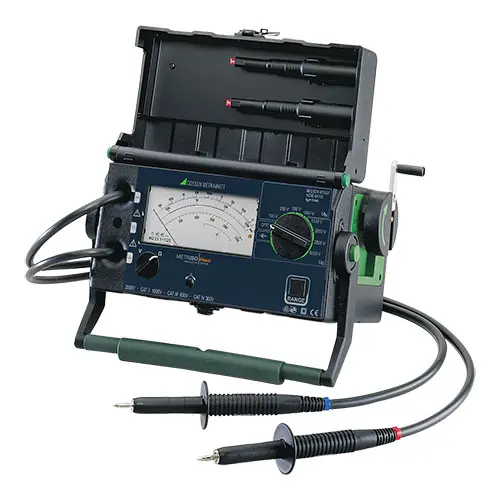

Medidor de aislamiento para alta tensi贸n METRISO PRIME聽
(aparato anal贸gico alimentado por bater铆a con tensiones de prueba (hasta 5000 V) y un rango de medici贸n de hasta 1 TOhm para comprobar la resistencia de aislamiento de conducciones, componentes, materiales, compounds / con pantalla anal贸gica)

El medidor de aislamiento anal贸gico para alta tensi贸n dispone de tensiones de medici贸n ajustables a 100, 250 V, 500 V, 1000 V (seg煤n EN 61 557 parte 1) y 1500 V, 2000 V, 2500 V, 5000 V. Este medidor de aislamiento se emplea de manera estandarizada para comprobar resistencia de aislamiento / penetraci贸n en conducciones el茅ctricas (en m谩quinas, transformadores, cables as铆 como en dispositivos el茅ctricos de locomotoras, tranv铆as, veh铆culos mar铆timos).
Adem谩s puede emplearse para comprobar placas de aislamiento, materiales de uni贸n y placas de pl谩stico sobre la resistencia de aislamiento a la respectiva conductibilidad el茅ctrica de los m谩s diversos materiales. La resistencia de aislamiento m谩xima puede leerse en la pantalla anal贸gica. Con los rangos de medici贸n de tensi贸n la ausencia de tensiones de los objetos en redes a comprobar puede fijarse hasta 2 kV. Esto es importante en las mediciones de resistencia de aislamiento, ya que las tensiones de fuera falsean el resultado de la medici贸n.
Los objetos de control capacitativos como por ejemplo cables y bobinados que pueden cargarse con la tensi贸n de prueba se descargan a trav茅s del aparato. La ca铆da de la tensi贸n puede observarse directamente en el aparato por la desviaci贸n de la aguja.
Los cables para medici贸n de alto aislamiento est谩n conectados fijos por motivos de seguridad y de t茅cnica m茅trica. Con ello se evita el peligro de extraer el cable inintencionadamente, por ejemplo durante la carga por medio de objetos de control capacitativos.

- Amplio rango de medici贸n: 10 k惟 ... 1 T惟
- Pantalla logar铆tmica de f谩cil lectura
- Tensi贸n de prueba hasta 5 kV
- Mediciones hasta 2000 V seg煤n DIN聽
聽聽 VDE 0413
- Rango: 100 k惟 ... 100 M惟聽 (1000 V)

- Medici贸n de tensi贸n hasta 2000 V
- Conexi贸n Guard聽

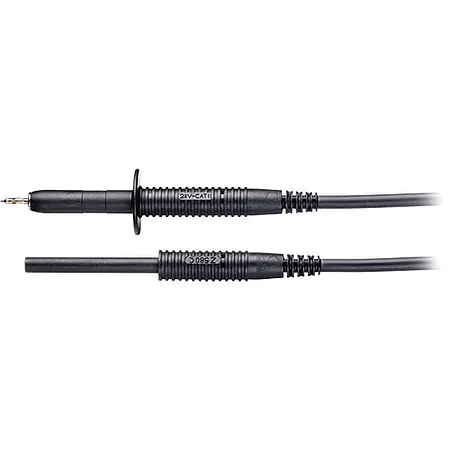

- Alargador de 5 m como componente
聽聽 adicional
- Alimentaci贸n por bater铆as
- Inductor de manivela opcional

Especificaciones t茅cnicas

Resistencia de aislamiento

Norma

VDE 0413

Tensi贸n nominal / tensi贸n en vac铆o (UN/U0)

Escala 1:聽 100 V / 250 V聽 y 500 V / 1000 V
Escala 2:聽 100 V / 250 V / 500 V / 1000 V
Escala 3:聽 1500 V / 2000 V / 2500 V / 5000 V

聽Rango de medici贸n

Escala 1:聽 100 k惟 ... 100 M惟
Escala 2:聽 10 k惟 ... 1 T惟
Escala 3:聽 10 k惟 ... 1 T惟

Corriente nominal IN

Escala 1:聽 1 mA
Escala 2:聽 1 mA
Escala 3:聽聽 0,7 mA / 0,5 mA / 0,4 mA / 0,1 mA聽

Corriente de cortocircuito IK

Todas las escalas: 1,3 mA

Desviaci贸n propia

Escala 1:聽 卤 2,5 %
Escala 2:聽 卤 5,0 %
Escala 3:聽 卤 5,0 %

Tensi贸n alterna y continua

Rango de medici贸n

0 ... 2000 V AC/DC

Frecuencia

15 ... 500 Hz

Resistencia interna

5 M惟

Tensi贸n m谩xima permitida

2200 V AC/DC m谩ximo 10 s

Desviaci贸n propia

卤 5,0 % (relacionada con la longitud de escala)

Caracter铆sticas generales

Alimentaci贸n

6 x pilas R20 de 1,5 V seg煤n IEC R20
(6 tama帽o D)

Vida 煤til de las pilas

7500 mediciones con tensi贸n de prueba de 1000聽V con una resistencia de 1 M惟

Rango de temperatura operativa

0 ... +40 掳C

Humedad de aire relativa

M谩x. 75 % H.r., sin condensaci贸n

Dimensiones

290 x 250 x 140 mm

Peso

3,4 kg con pilas

Protecci贸n / Norma

Tipo de protecci贸n clase II, 2000 V CAT II o bien 5000 V CAT I, IP 52,聽
Emisi贸n de interferencias: IEC/EN 61326-1,聽
Inmunidad a interferencias: IEC/EN 61326/A1, IEC聽61010-1, EN 61010-1, VDE 0411-1, DIN聽VDE聽0413 parte 1, IEC 61557, EN 61557, IEC/EN 61326-1, IEC/EN 61326/A1, DIN聽EN聽60529, DIN VDE 0470 parte 1,聽
DIN EN 60051

Contenido del env铆o
1 x Medidor de aislamiento de alta tensi贸n METRISO PRIME con cables de medici贸n fijos聽
y punteros de control聽
2 x Pinzas de cocodrilo (de 5 kV)聽
1 x Compartimiento para bater铆as con bater铆as incluidas聽
1 x Instrucciones de uso
