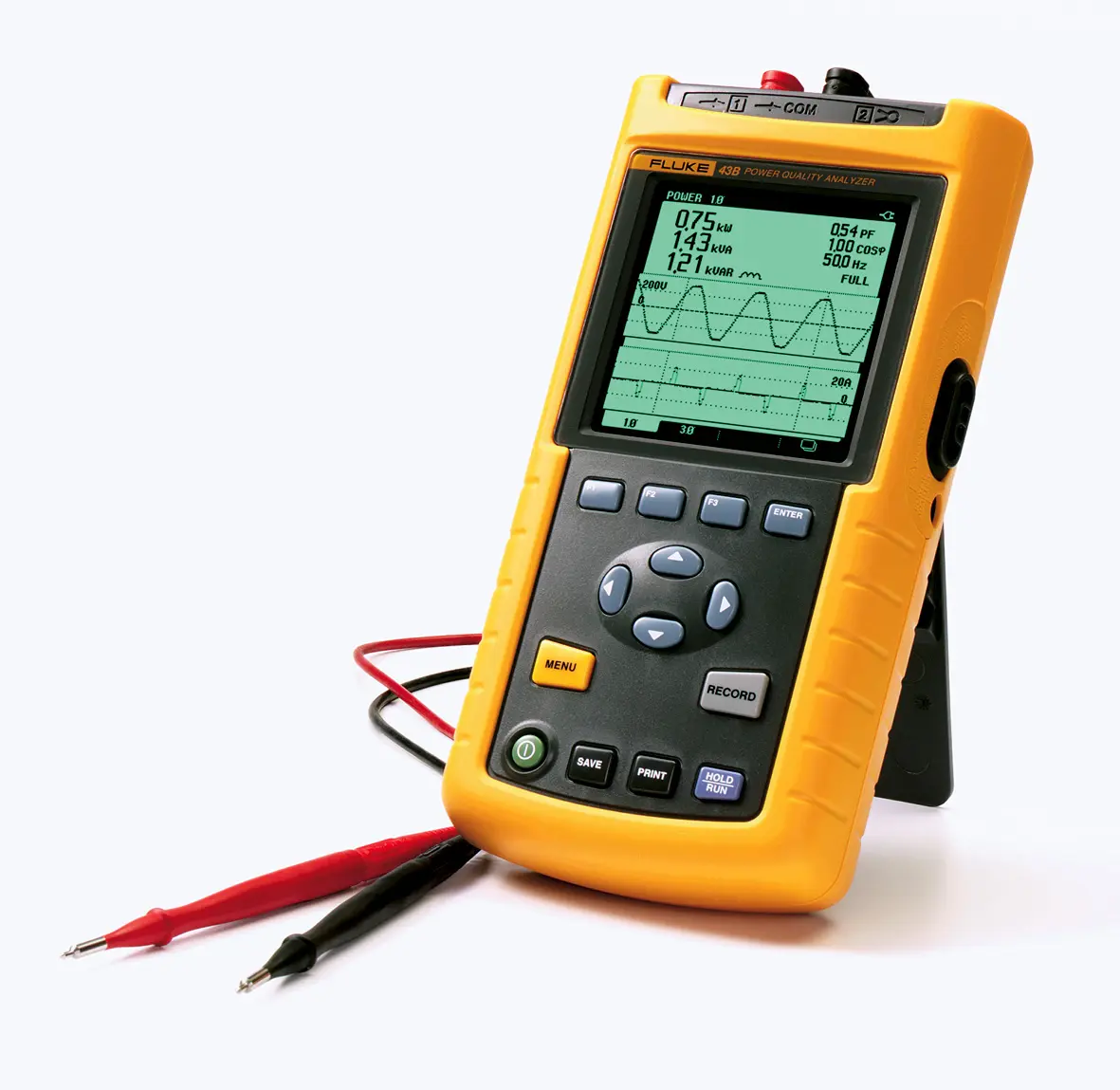

Analizador de calidad de energia FLUKE 43B

Potente osciloscopio FLUKE 43B para el análisis de la red y fuente de alimentación

El osciloscopio FLUKE 43B es un instrumento que combina las funciones de un analizador de calidad de energía eléctrica, con un osciloscopio, un multímetro y un registrador de datos en un solo equipo. Este osciloscopio dispone de todo lo necesario para identificar los problemas con disyuntores que se disparan, transformadores que se calientan en exceso, motores que se queman, máquinas que no funcionan correctamente, cualquiera que sea el problema. Con la función de analizador de calidad de la energía eléctrica, está optimizado para medidas industriales en la frecuencia fundamental de 50 Hz. Puesto que su rango de frecuencia fundamental se extiende de 10 a 400 Hz, resulta ideal también para aplicaciones aeronáuticas, navales y ferroviarias. Los resultados de la medición los puede ver y analizarlos en la gran pantalla gráfica que tiene el osciloscopio.

- Medida de energía (W, VA, VAR) y factor de potencia (PF, DPF)
- Energía y factor de potencia en cargas trifásicas equilibradas
- Armónicos de tensión, corriente y potencia hasta el orden 51º
- Medida de fluctuaciones ciclo a ciclo durante un máximo de 24 horas
- Captura automáticamente hasta 40 transitorios en tan sólo 40 ns
- Mide corriente de arranque de motores. Medida con cursores
- Cubre un rango de frecuencia amplio (10 a 400 Hz)
- Osciloscopio de 2 canales
- Ancho de banda de hasta 20 MHz con onda de tensión VPS40
- Disparo automático "Connect-and-View" para obtener una visualización de formas de onda
  instantánea y estable
- Cursores en pantalla para análisis de la señal
- Mide resistencia, continuidad, capacidad y comprueba diodos
- Mide temperatura con sondas de temperatura opcionales (Termómetro por infrarrojos Fluke 61
  incluido solamente con Fluke 43B)
- Registra hasta 2 parámetros durante un período de hasta 16 días
- Pueden registrarse todos los parámetros medidos, incluso V/A/Hz, todos los aspectos de
  energía y armónicos y todas las medidas de osciloscopio
- Almacena hasta 4000 eventos de tensión con el VR101S (Kit Fluke 43B)
- 20 memorias de mediciones para guardar y recuperar pantallas y datos con lecturas del cursor
- Calcula la potencia trifásica en cargas equilibradas a partir de una medición monofásica
- Mide los armónicos de potencia y captura fluctuaciones de tensión, transitorios y corrientes de
  entrada
- Las funciones de supervisión ayudan a realizar seguimientos de problemas intermitentes y del
  rendimiento del sistema eléctrico
- Los menús utilizan terminología eléctrica común
- Se puede cambiar entre los modos de calidad de alimentación más utilizados con sólo pulsar
  una tecla
- Registra dos parámetros seleccionables durante un período de hasta 16 días
- El software de FlukeView puede registrar armónicos y otras lecturas a lo largo del tiempo
- El software de FlukeView proporciona un perfil completo de los armónicos hasta el 51º
- Mide la resistencia, la caída de tensión de diodos, la continuidad y la capacitancia
- Batería de NIMH que aumenta el tiempo de funcionamiento a 6,5 horas
- Paquete completo con sondas de tensión y pinza amperimétrica de 400 A, software FlukeView
  y cable de comunicación aislado ópticamente

Especificaciones técnicas

V/A/Hz

Ancho de banda útil: 10 Hz ... 3,5 kHz
Armónicos en frecuencia fundamental de 400 Hz: 9.
Precisión normal para frecuencia fundamental de 40: 5 %

Potencia, vida útil de la batería

Ancho de banda útil: 20 Hz ... 2 kHz
Armónicos en frecuencia fundamental de 400 Hz: 5.
Precisión normal para frecuencia fundamental de 40: 10 %

Armónicos

Ancho de banda útil: 10 Hz ... 3,5 kHz
Armónicos en frecuencia fundamental de 400 Hz: 9.
Precisión normal para frecuencia fundamental de 40:
10% Canal 1, 50% Canal 2

Características de entrada

Impedancia de entrada: 1 MΩ, 20 pF
Indicación de tensión: 600 V eff, CAT III

Tensión/Corriente/Frecuencia

Tensión RMS real (AC/DC)

Rango: 5 V, 50 V, 500 V, 1250 V
Precisión: ± (1 % + 10 Dígitos)

Corriente RMS real (AC/DC)

Rango: 50 A, 500 A, 5 kA, 50 kA
Precisión: ± (1 % + 10 Dígitos)

Frecuencia

Rango: 40 hasta 15,9 kHz
Precisión: ± (0,5 % + 2 Dígitos)

Factor de cresta CF

Rango: 1,0 - 10,0
Precisión: ± (0,5 % + 1 Dígitos)

Potencia

Potencia efectiva (W),
Potencia aparente (VA),
Potencia reactiva

Monofásicos, trifásicos, cargas equilibradas de 3 conductores
Rango: 250 W hasta 1,56 GW
Precisión: ± (4 % + 4 Dígitos) Potencia componente fundamental
Precisión: ± (2 % + 6 Dígitos) Potencia total

Factor de potencia

Rango: 0 - 1,0
Precisión: ± 0,04

Factor de potencia de desplazamiento, cos j

Rango: 0,25 - 0,9
Precisión: ± 0,04
Rango: 0,9 - 1,0
Precisión: ± 0,03

Frecuencia fundamental

Rango: 40 hasta 70 Hz
Precisión: ± (0,5 % + 2 Dígitos)

Indicación de armónicos

Tensión, corriente, frecuencia

Fundamental hasta el 51er armónico
Precisión fundamental:
Potencia aparente ± (3 % + 2 Dígitos)
Potencia activa: ± (5 % + 2 Dígitos)
Precisión del 2. hasta 31. armónico:
Potencia aparente: ± (5 % + 3 Dígitos)
Potencia activa: ± (10 % + 10 Dígitos)
Precisión del 32. hasta 51. armónico:
Potencia aparente ± (15 % + 5 Dígitos)
Potencia activa ± (30 % + 5 Dígitos)

Frecuencia fundamental

Rango: 40 Hz hasta 70 Hz
Precisión: ± 0,25 Hz

Fase

Rango: Tensión, Corriente (frecuencia fundamental y armónicos)
Precisión: ± 3° hasta ± 15°
Rango: Potencia activa (entre la tensión fundamental y armónicos de corriente)
Precisión: ± 5° hasta ± 15°

K-Factor (Corriente y potencia activa)

Rango: 1 hasta 30
Precisión: ± 10 %

(THD)

Rango: 0 hasta 99,99
Precisión: ± (3 % + 8 Dígitos)

Fluctuaciones

Tiempo de registro

De 4 minutos a 16 días (seleccionable)

Vrms reales, Vrms máx., mín (AC + DC)

Rango: 5 V, 50 V, 500 V, 1250 V
Precisión: Lecturas ±(2% +10 Dígitos);
Lecturas de cursor ±(2% + 12 Dígitos)

Vrms reales, Vrms máx., mín

Rango: 50 A, 500 A, 5 kA, 50 kA
Precisión: ± (2 % + 10 Dígitos)

Captura de transitorios

Anchura mínima de impulso

40 ns

Ancho de banda útil, entrada 1

DC a 1 MHz

Número de transitorios

Ajustes del umbral de tensión

20 %, 50 %, 100 %, 200 % por encima o por debajo de la señal de referencia

Resistencia, Capacidad, Diodo, Continuidad

Rango de resistencia

500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ37;

Precisión de resistencia

± (0,6 % + 5 Dígitos)

Rango de capacidad

50 nF, 500 nF, 5 µF, 50 µF, 500 µF

Precisión de capacidad

± (2 % + 10 Dígitos)

Tensión del diodo

Precisión ± (2 % + 5 Dígitos)

Continuidad

El zumbador se activa a < 30 Ω ± 5 Ω

Corriente máx.

0,5 mA

Corriente de entrada

Tiempo de corriente de entrada

1 s, 5 s , 10 s, 50 s, 100 s, 5 min

Rango de corriente

1 A, 5A, 10 A, 50 A, 100 A, 500 A, 1000 A

Precisión

± 5 % del fondo de escala

Temperatura (con accesosrios)

Rango

-100 °C hasta +400 °C

Precisión

± (0,5 % + 5 Dígitos)

Pantalla del osciloscopio

Mediciones

dc, ac, ac+dc, pico, pico a pico, frecuencia, ciclo de trabajo, fase, anchura de impulso, factor de cresta

Rango de tiempo

20 ns/div a 60 s/div

Velocidad de muestreo máx.

25 MS/s

Ancho de banda
Canal de tensión [1]

20 MHz en las entradas, 20 MHz con la sonda VPS40 (incluida con el Fluke 43B), 1 MHz con los cables TL24

Canal de corriente [2]

15 kHz en las entradas, 10 kHz con las sondas de corriente incluidas

Acoplamiento

AC, DC (10 Hz - 3 dB)

Sensibilidad vertical

5 mV/div hasta 500 V/div

Resolución vertical

8 bit (256 niveles)

Longitud de registro

512 mediciones por canal

Modos de base de tiempo

Normal, Roll, Single

Rango de base de tiempo

60 s/div a 20 ns/div

Precisión de base de tiempo

± (0.4% + 1 pixel)

Tasa de muestreo

25 MS/s

Longitud del registro
(mín. / máx. muestras)

512 por canal

Trigger

Entrada 1 o 2 o selección automática

Modo Trigger

Automático con Connect-and-View, funcionamiento libre y un solo disparo

Connect-and-View

Activación automática avanzada que reconoce patrones de señales y automáticamente ajusta la activación, base de tiempo y amplitud.
Muestra automáticamente imágenes estables de señales complejas y dinámicas, como las señales de accionamiento del motor y de control.

Memoria

20 (pantallas, ajustes, datos)

Grabación

Tiempo de registro

De 4 minutos a 16 días (seleccionable)

Parámetros

Seleccione uno o dos parámetros de uno de los grupos siguientes:
Voltios/Amperios/Hz
Potencia activa (W), Potencia aparente (VA), Potencia reactiva (VAR), Factor de potencia, Factor de potencia de desplazamiento, Frecuencia, Armónicos, THD, Tensión (Frecuencia fundamental y Armónicos), Corriente (Frecuencia fundamental y Armónicos), Potencia activa (Frecuencia fundamental)
Frecuencia (Armónicos), % (Armónicos) del valor total, Fase (Armónicos), Kf
Temperatura
Resistencia, Diodo, Continuidad, Capacidad
Osciloscopio: Tensión continua, Corriente continua, Tensión alterna, Corriente alterna, Frecuencia, Anchura entre impulsos + o -, Fase, Ciclo de trabajo + o -, Peak máx., Peak min., Peak min-max, Factor de cresta

Especificaciones de ambiente

Temperatura de trabajo

0 °C hasta +50 °C

Homologación de seguridad

Seguridad eléctrica

EN 61010-1 CAT III, 600 V. Certificados CSA

Especificaciones mecánicas y generales

Dimensiones

232 x 115 x 50 mm

Peso

1,1 kg

Garantía

3 años

Duración de la batería

Batería recargable de Ni-MH (cargador incluido), 6 horas de duración típica (funcionamiento continuo)
Duración: 6,5 horas
Tiempo de carga: 7 horas

Golpes y vibraciones

Mil 28800E, Tipo 3, Categoría III, Clase B

Maletín

IP51 (polvo, salpicaduras, hermeticidad al agua)

Contenido del envío:
1 x Osciloscopio FLUKE 43B
1 x Cable de prueba TL224,
1 x Juego de pinzas de cocodrilo AC220,
1 x Juego de puntas de prueba extrafinas TP4,
1 x Batería BP120MH,
1 x Conector tipo banana a BNC BB120,
1 x Adaptador de red/cargador de batería PM 8907,
1 x Sonda amperimétrica i400s,
1 x Pinzas de cocodrilo de mandíbula grande AB200,
1 x Juego de sondas de prueba TP1-1,
1 x Maletín de transporte C120,
1 x Cable de interfaz OC4USB,
1 x Software FlukeView SW43W,
1 x Sonda de tensión VPS 40,
1 x Termómetro infrarrojo Fluke61,
1 x Manual de usuario y guía de aplicación
